Ángulos, tiempo, presión y área: diez instrumentos muestran cómo observar se convirtió en medir.
La redacción creó estas ilustraciones con IA. Son imágenes explicativas, no fotografías de muestras, viviendas o sucesos concretos. Cada tarjeta incluye un dato comprobado y una fuente.

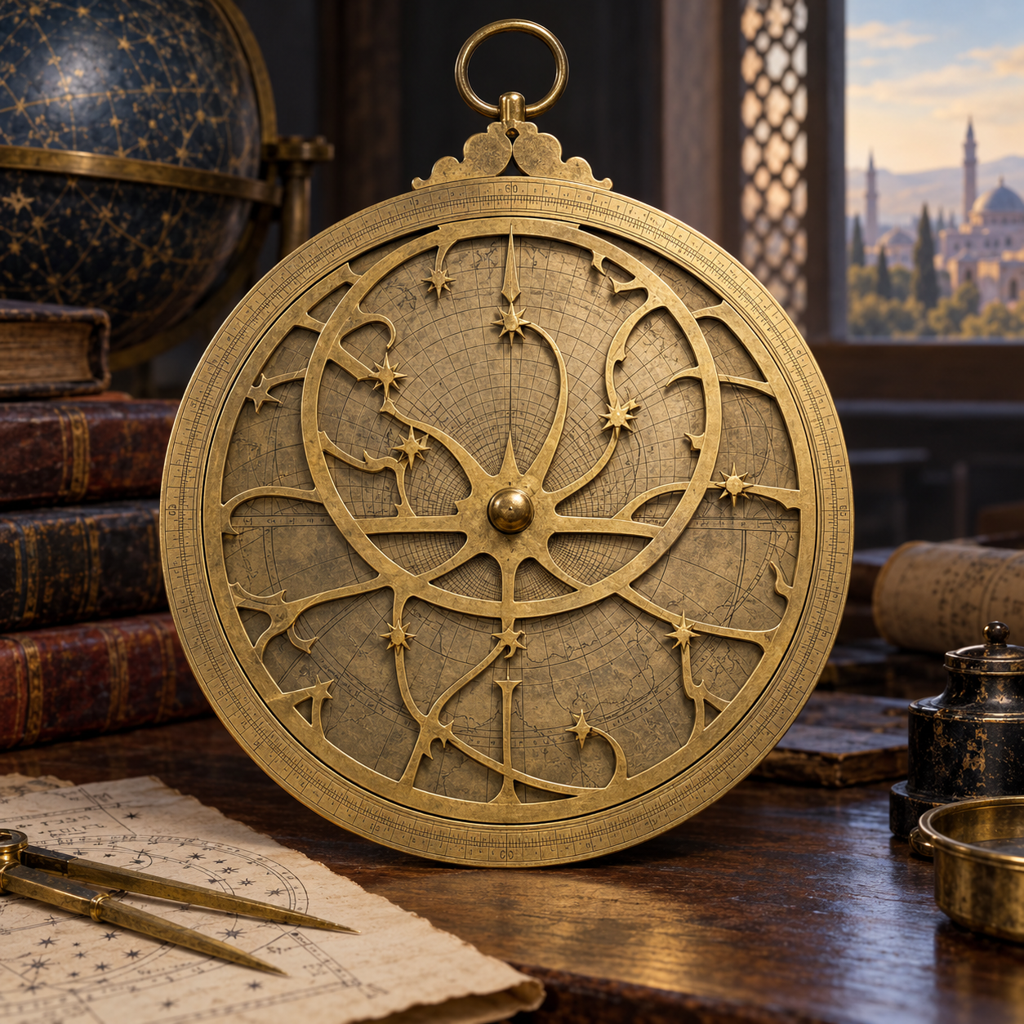

1. Astrolabio planisférico
Historia de la medición
Una proyección lleva el cielo a un disco.
Dato comprobado. La red móvil de estrellas gira sobre una placa para una latitud determinada y relaciona posiciones celestes con el tiempo.
Fuente: Fuente — Astrolabio planisférico

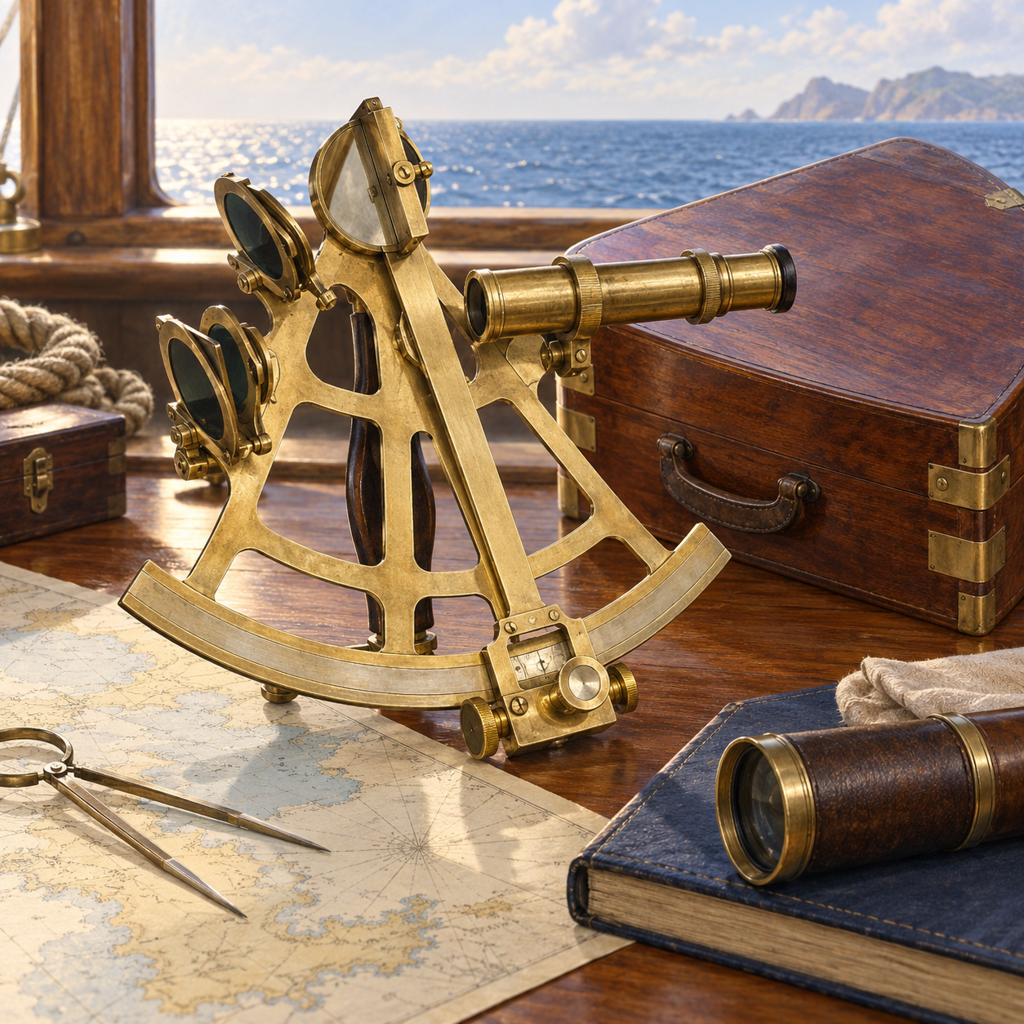

2. Sextante
Historia de la medición
Los espejos reúnen el horizonte y un astro en el campo visual.
Dato comprobado. El instrumento mide su ángulo; para situar un barco hacen falta también hora y cálculo.
Fuente: Fuente — Sextante

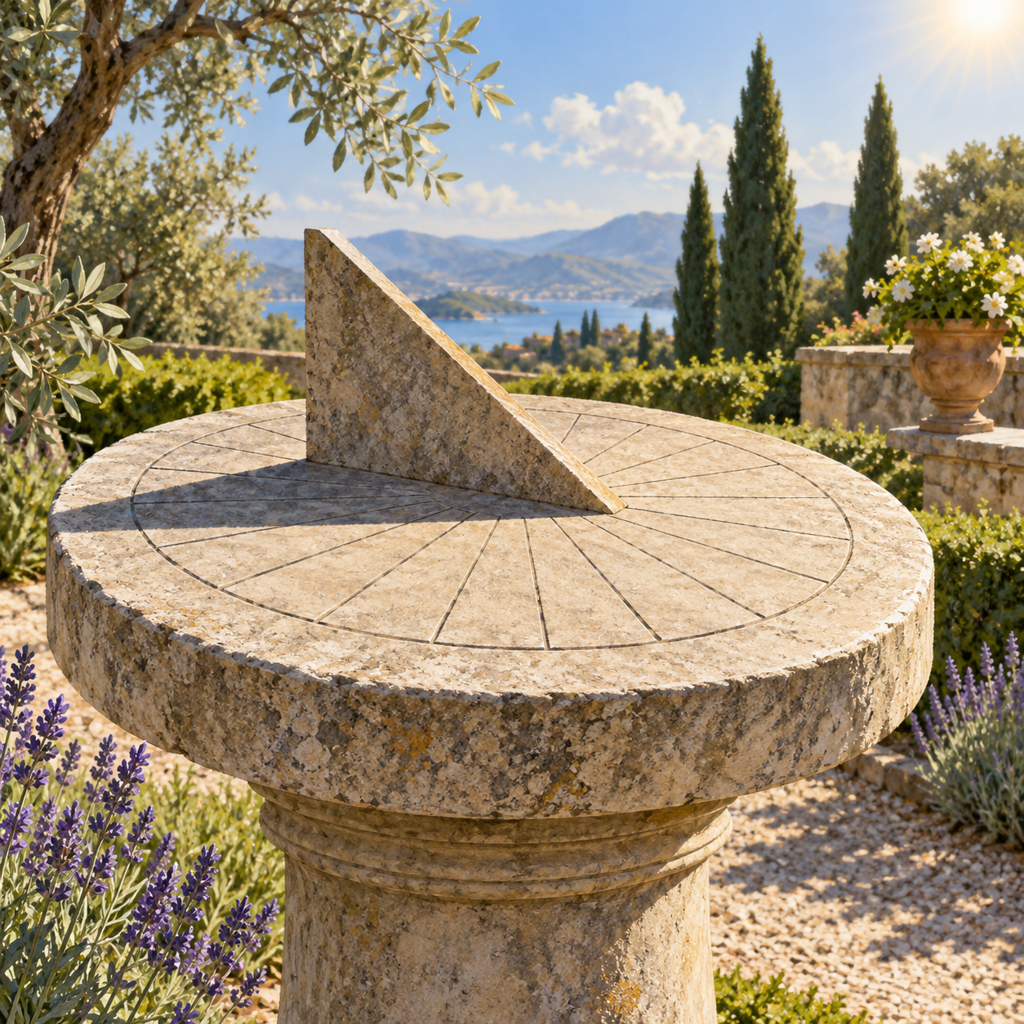

3. Reloj de sol
Historia de la medición
El gnomon proyecta una sombra sobre una superficie marcada.
Dato comprobado. Indica tiempo solar, que puede diferir del teléfono con su huso horario y cambios estacionales.
Fuente: Fuente — Reloj de sol

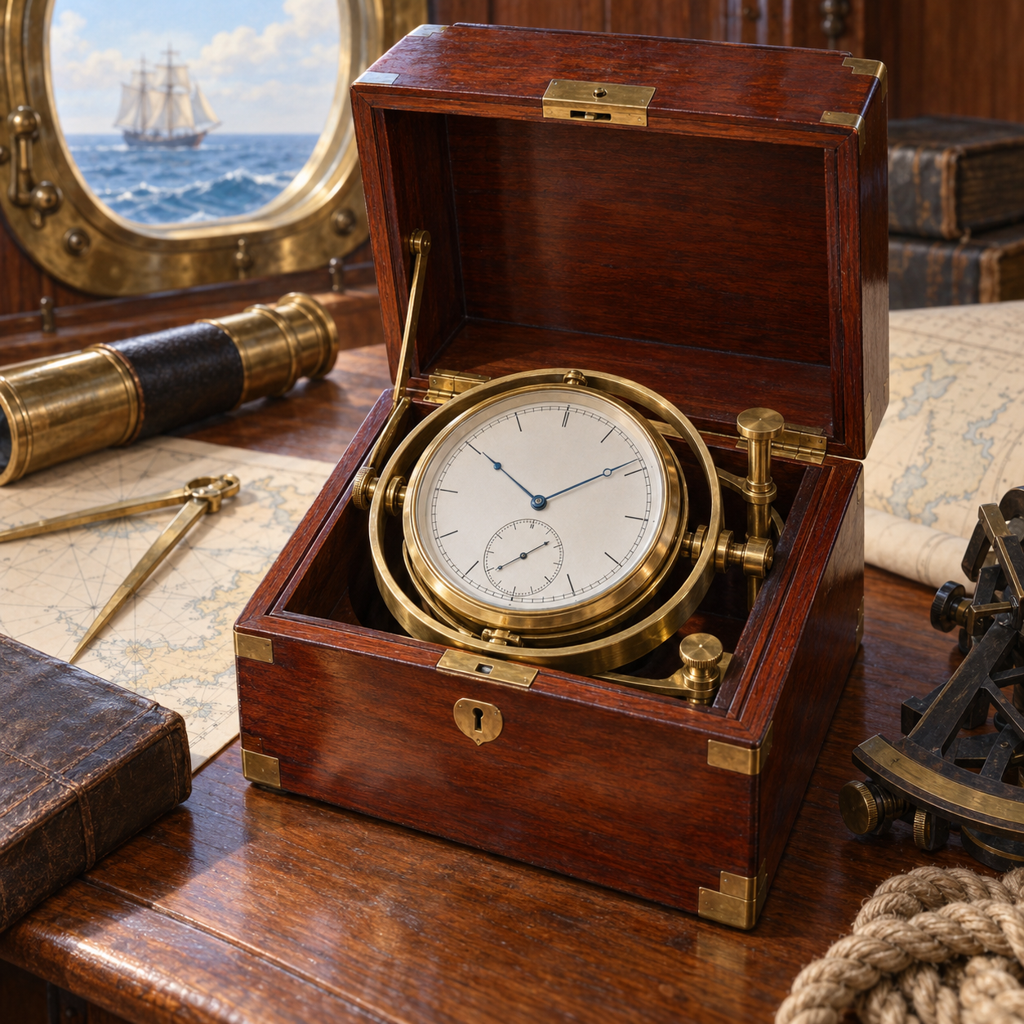

4. Cronómetro marino
Historia de la medición
Un reloj preciso conserva en el mar la hora del meridiano de referencia.
Dato comprobado. Compararla con el tiempo solar local permite calcular la longitud: la fiabilidad era esencial.
Fuente: Fuente — Cronómetro marino

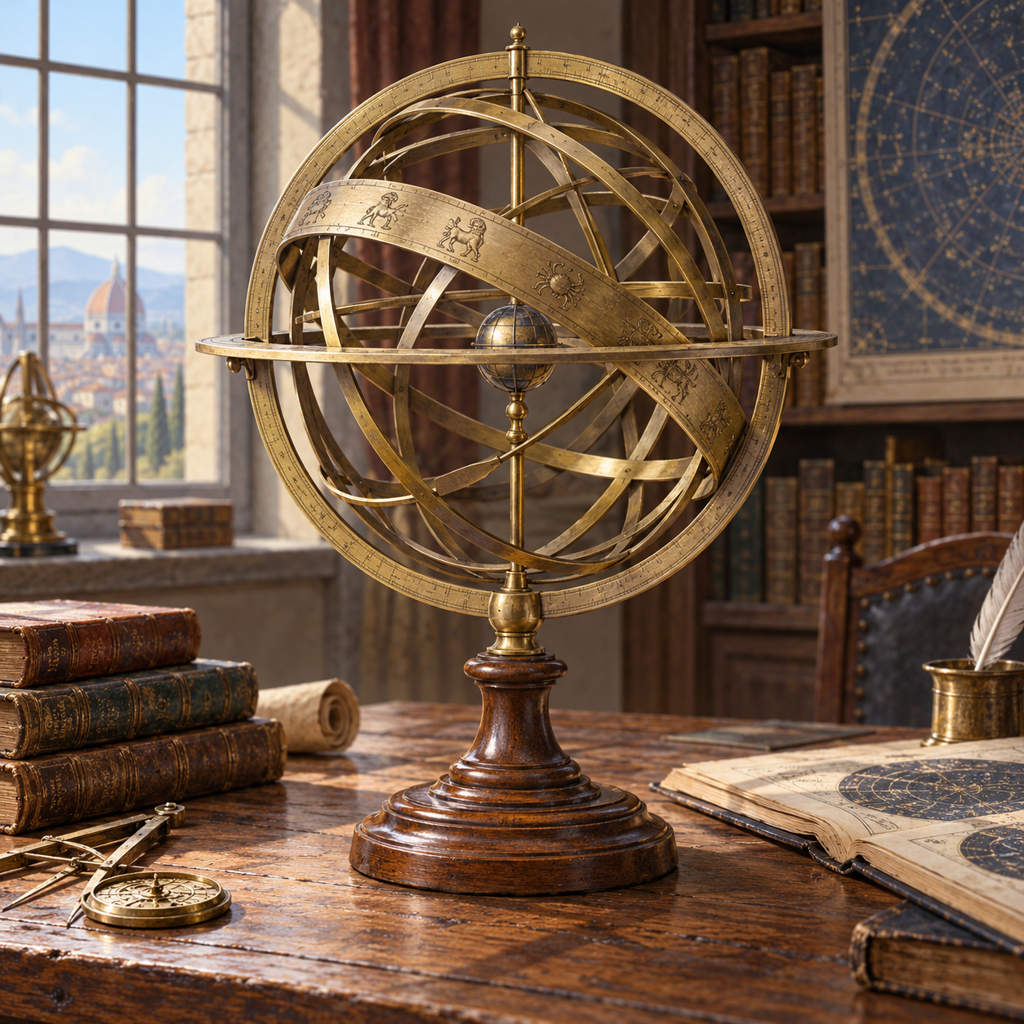

5. Esfera armilar
Historia de la medición
Los anillos representan círculos importantes de la esfera celeste.
Dato comprobado. Es un modelo espacial de relaciones astronómicas, no una jaula con órbitas planetarias reales.
Fuente: Fuente — Esfera armilar

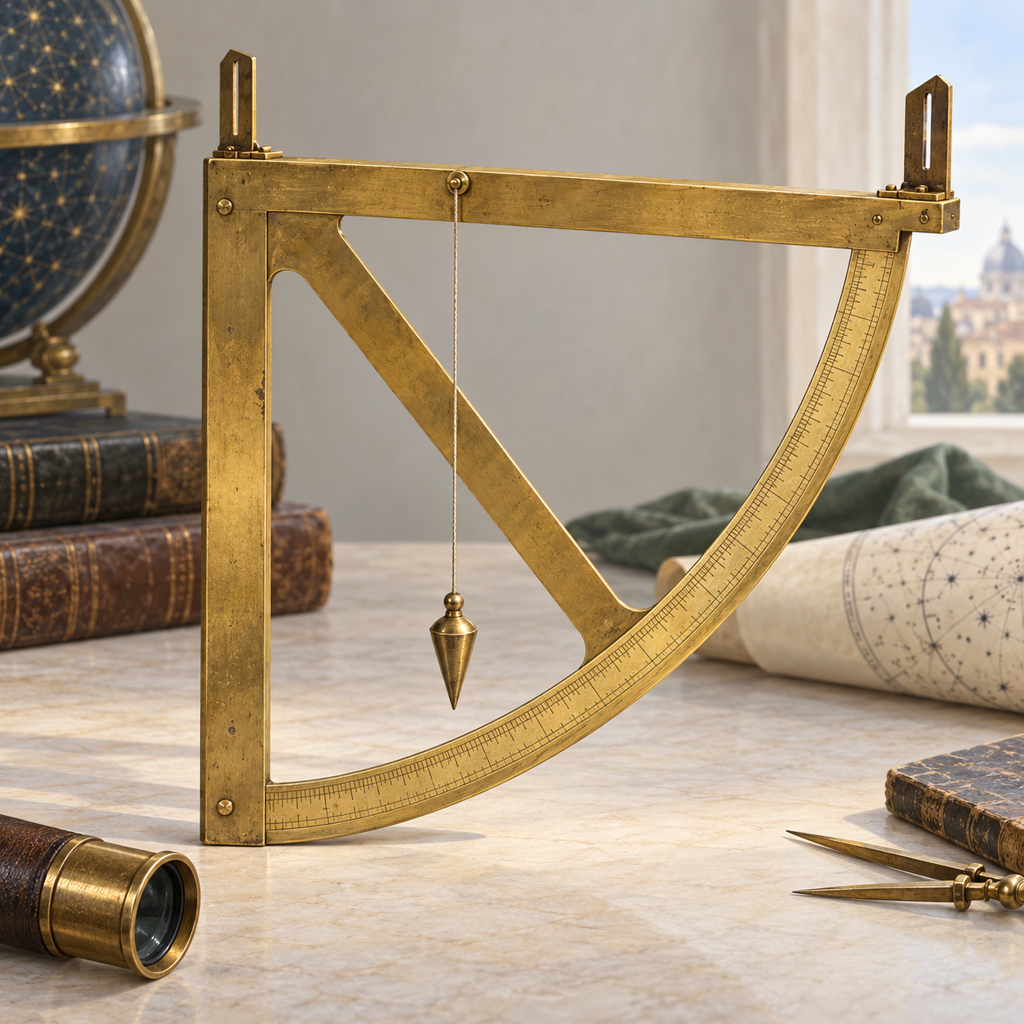

6. Cuadrante
Historia de la medición
El cuarto de círculo ofrece una escala de hasta noventa grados.
Dato comprobado. En la versión con plomada, el hilo sirve de referencia vertical para determinar la elevación observada.
Fuente: Fuente — Cuadrante

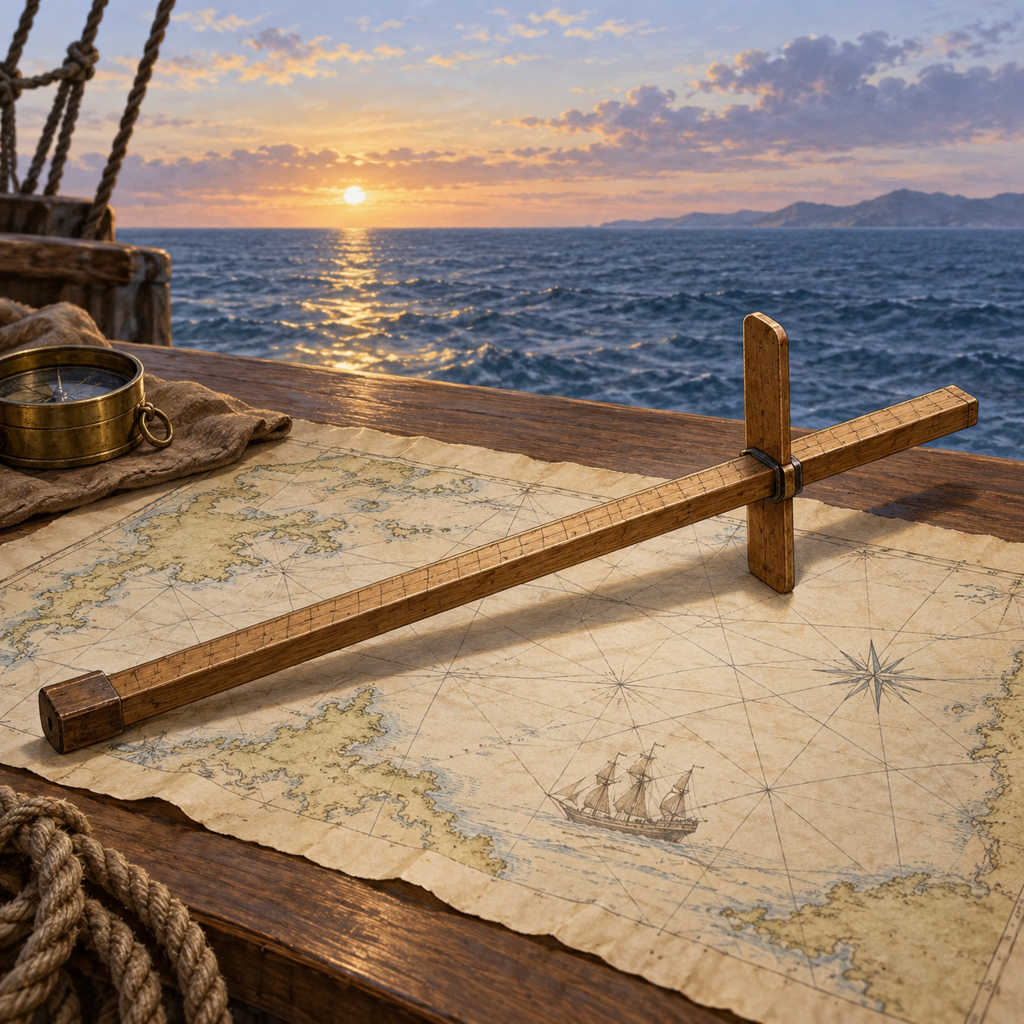

7. Ballestilla
Historia de la medición
Una pieza transversal deslizante ayuda a medir ángulos.
Dato comprobado. Los marinos podían determinar la altura solar sobre el horizonte; el dibujo no recomienda mirar al Sol sin protección.
Fuente: Fuente — Ballestilla

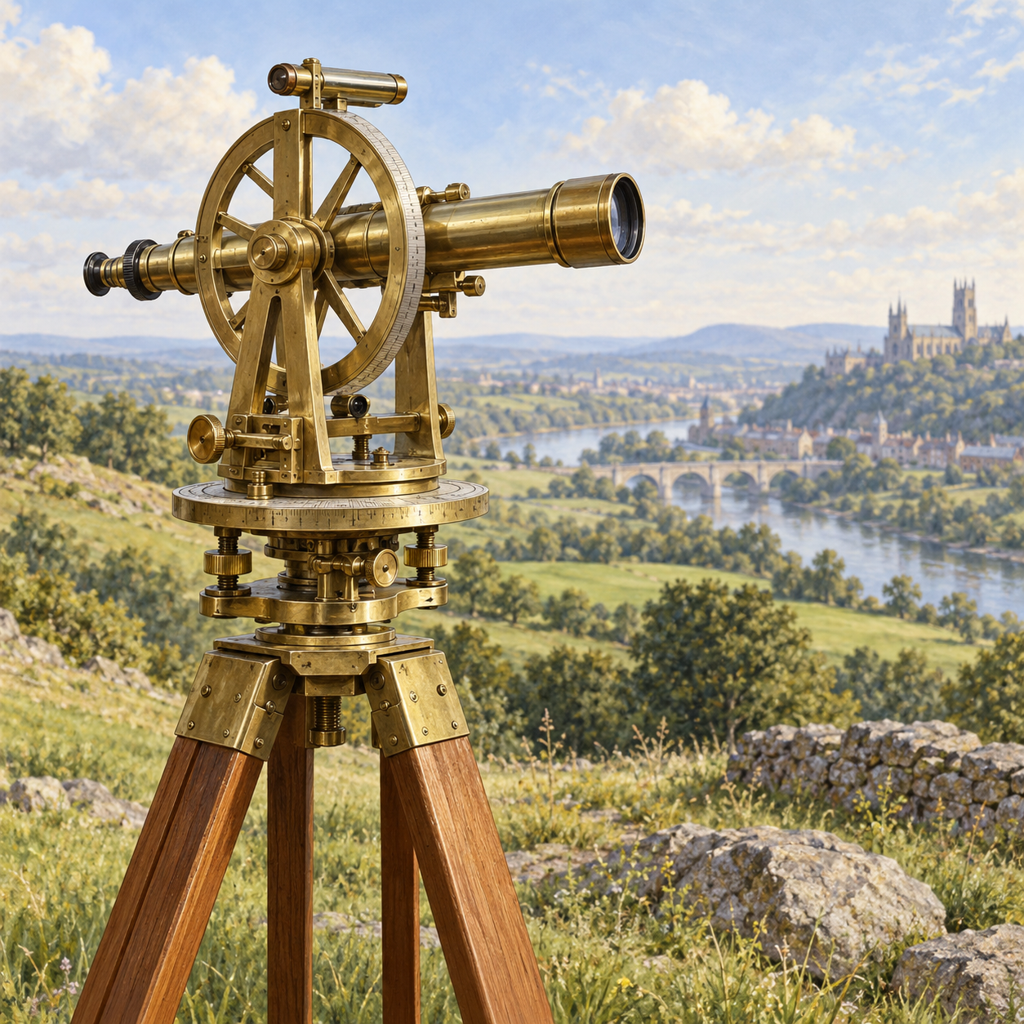

8. Teodolito
Historia de la medición
El telescopio establece la dirección y los círculos horizontal y vertical miden ángulos.
Dato comprobado. Ayuda a crear una red topográfica, no solo a observar el paisaje lejano.
Fuente: Fuente — Teodolito

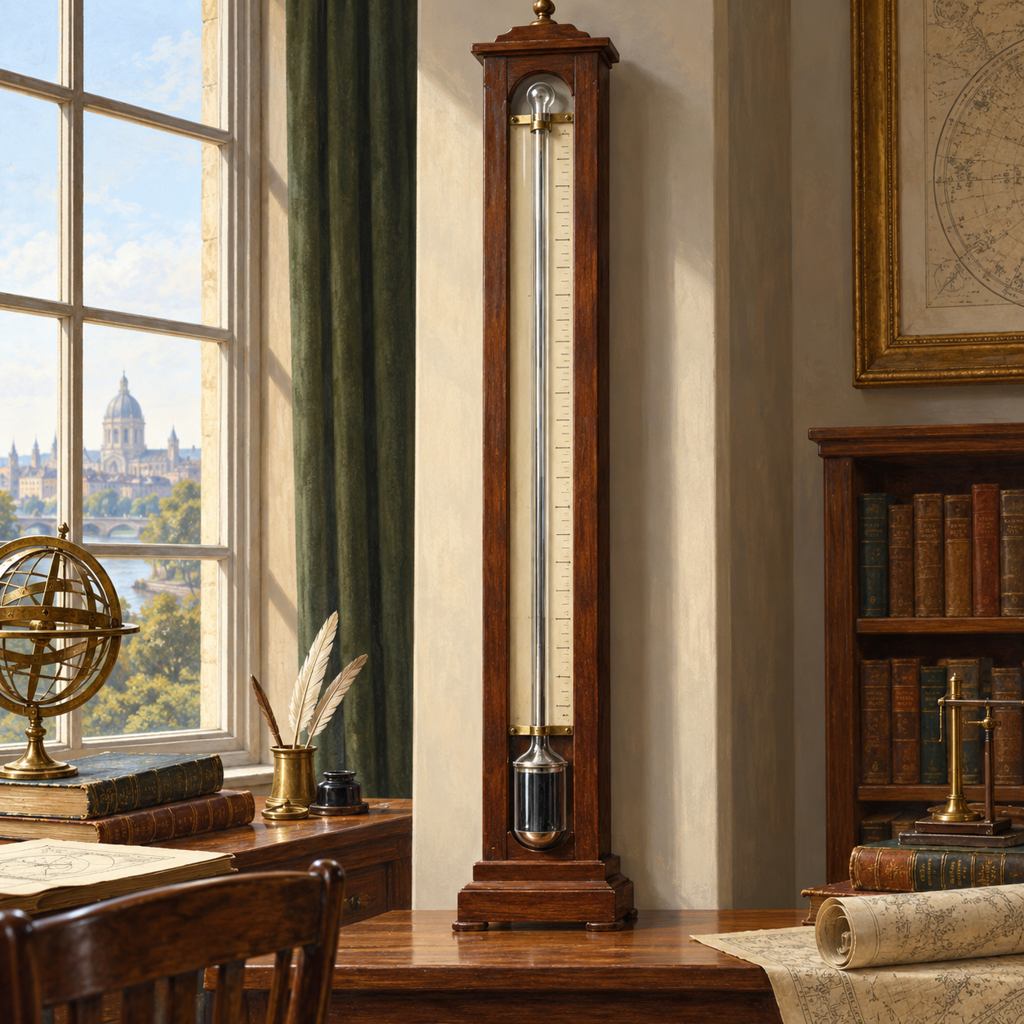

9. Barómetro de mercurio
Historia de la medición
La columna de mercurio responde a la presión del aire.
Dato comprobado. El barómetro mide presión, no temperatura; estos instrumentos se presentan como objetos históricos de museo.
Fuente: Fuente — Barómetro de mercurio

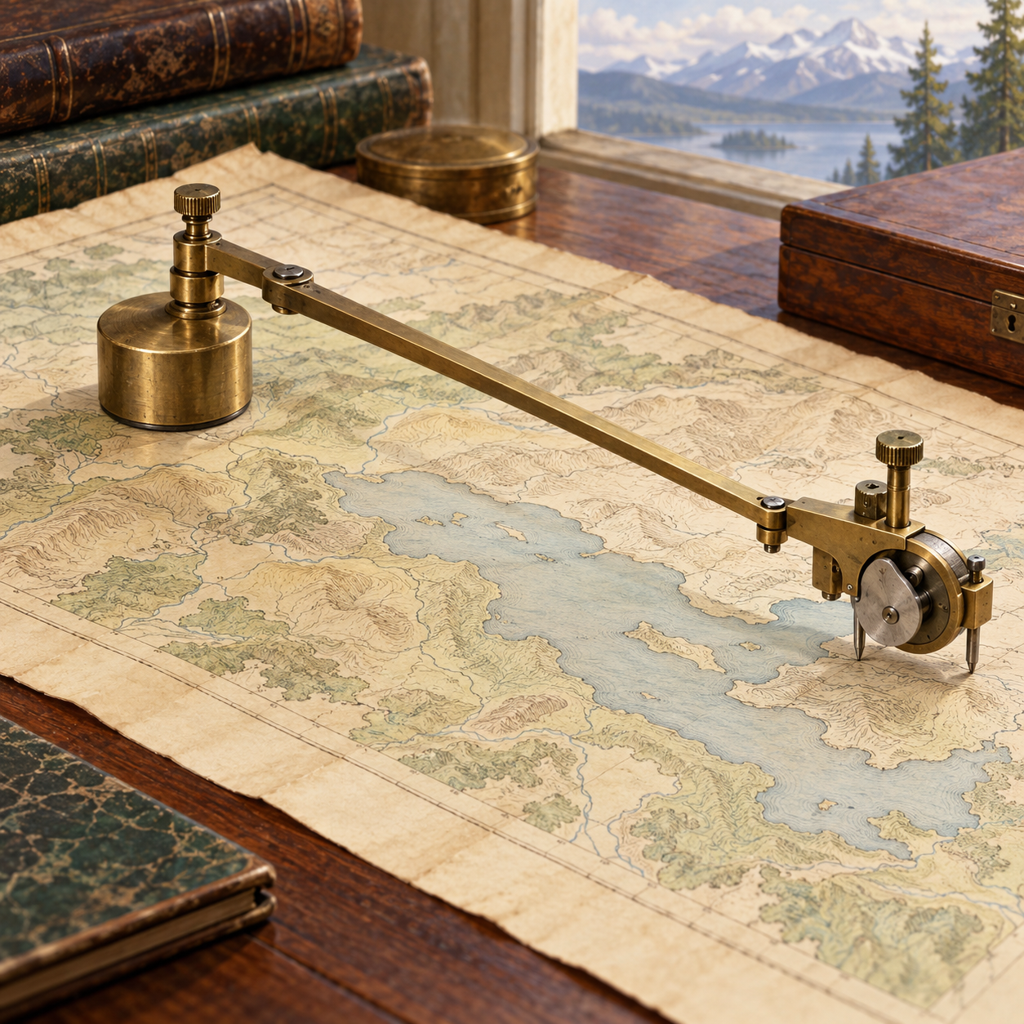

10. Planímetro
Historia de la medición
La punta recorre el contorno de una figura en un mapa o plano.
Dato comprobado. El mecanismo combina el movimiento para obtener el área sin dividirla en innumerables rectángulos.
Fuente: Fuente — Planímetro
